導電性インクで遊んでみた

f:id:tokyo_ff:20180603224317j:plain

書くだけで回路ができる導電性インク。STEM教育や科学実験で使われるこの導電性インクを使って、ちょっとした実験をやってみた。

導電性インクって?

導電性インクはイギリスのBare Conductive社が開発した電気を通すインク。インク自体に導電性があって、紙や木材、プラスティックなどに書くだけで、回路ができる。

f:id:tokyo_ff:20180603221840j:plain



まずはYoutubeを見てもらいたい。チューブからインクを出すだけで、あっという間に回路ができる。塗るだけで導電性が得られるので、ちょっとした接点不良の修理にも利用されているようだ。

www.youtube.com



導電ペイント Bare Conductive Electric Paint 10ml

導電ペイント Bare Conductive Electric Paint 10ml





導電性インクで遊ぶ

導電性インクはチューブに入っていて、見た目はまるで絵の具。チューブを押すとインクが出てきて、書いた部分が回路になる。

f:id:tokyo_ff:20180603223123j:plain

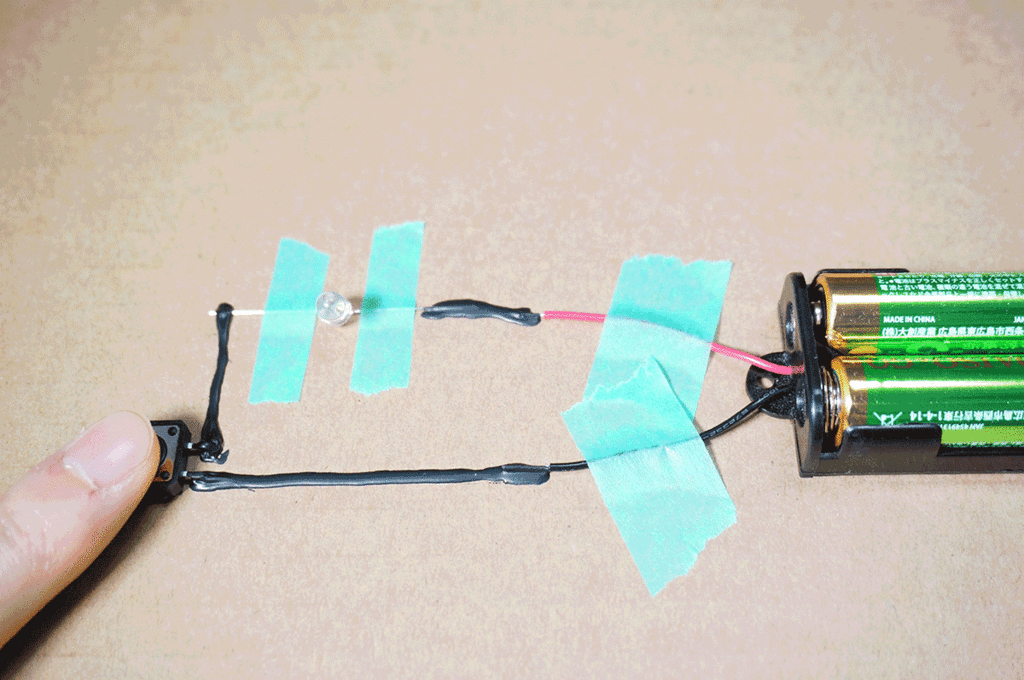

ダンボールにLEDと電池、ボタンを配置して回路を作るとこんな感じ。ボタンを押すとちゃんと通電して、LEDが光る。ダンボールや紙工作等との相性は良さそう。

f:id:tokyo_ff:20180604001147g:plain



インクと言えば、スプラトゥーン。イカをリスペクトしてロゴを書いてみた。「O」の部分にLEDを2個仕込んで、ロゴの左右から6Vを供給している。今回は砲弾型LEDを使ったけれど、紙の上で使うならチップLEDの方が、安定するので良さそうだ。

f:id:tokyo_ff:20180603230134j:plain



導電性インクの特性

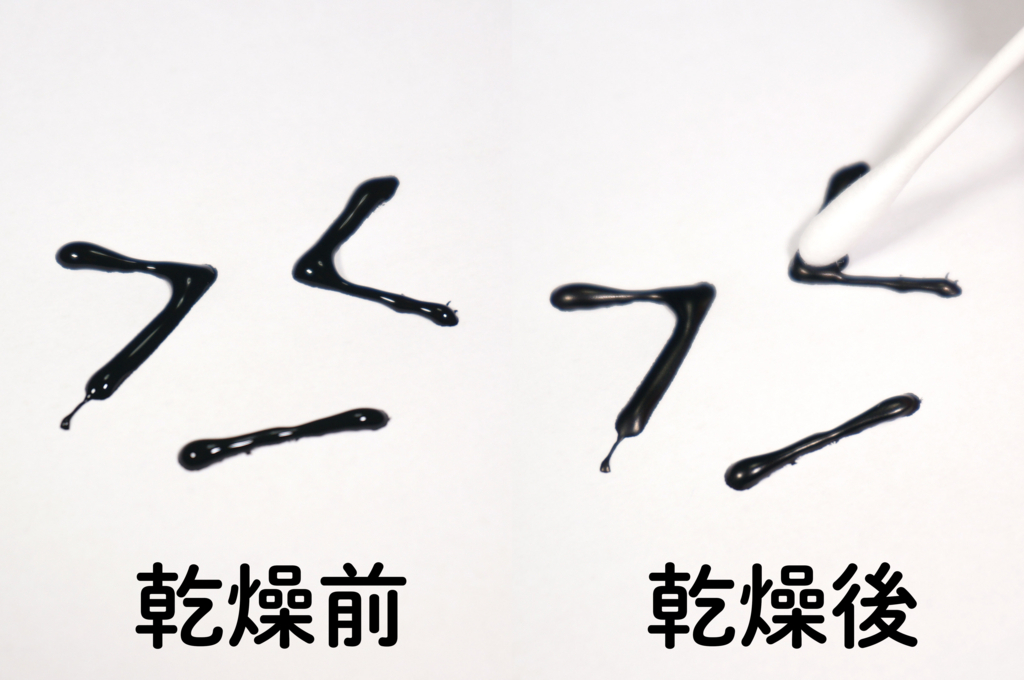

左の写真が塗った直後の様子。表面にテカリがあって、触るとネバっとする。右の写真は10分くらい乾燥させた様子。表面がマットになって、インクが固まっていることがわかる。

f:id:tokyo_ff:20180603231038j:plain

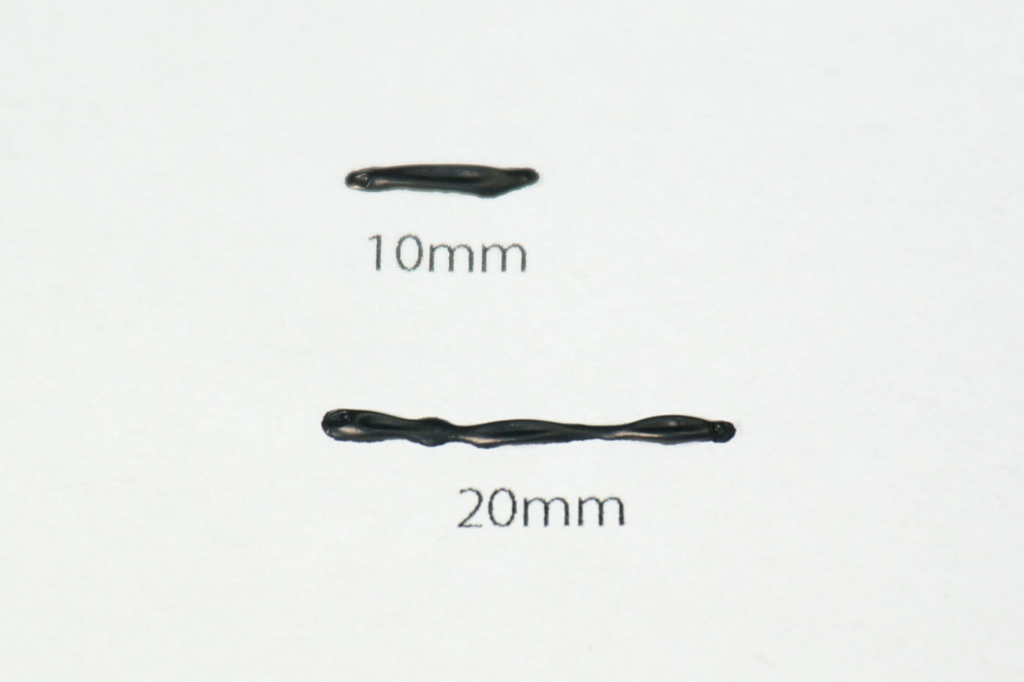

導電性インクを一定量出して、実際に抵抗値を図ってみた。10mmの方は約130Ω、20mmの方は約260Ωだった。

f:id:tokyo_ff:20180603233548j:plain

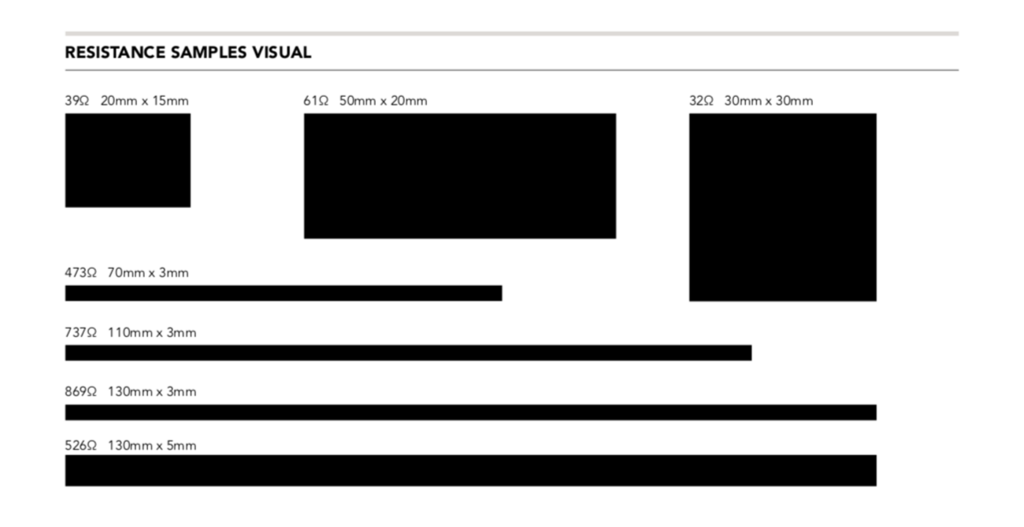

ちなみにデータシートによると、70mmで473Ωとなっている。抵抗値は結構高め。

f:id:tokyo_ff:20180603234313p:plain



ユニバーサル基板で使ってみる

電子工作でよく使うユニバーサル基板でも使ってみた。パーツの足の部分に上手く流れ込んで固定できるので相性は良さそうだ。

f:id:tokyo_ff:20180604002328j:plain

ボタンを押すとちゃんと光る。

f:id:tokyo_ff:20180604002404j:plain



まとめ

  • 手軽に導電性が得られるので、ダンボールや紙工作に向いている
  • ロゴや書道と組み合わせても面白いかも
  • 抵抗値は高め
  • 半田ごてのように熱を使わないので、キッズにも安心

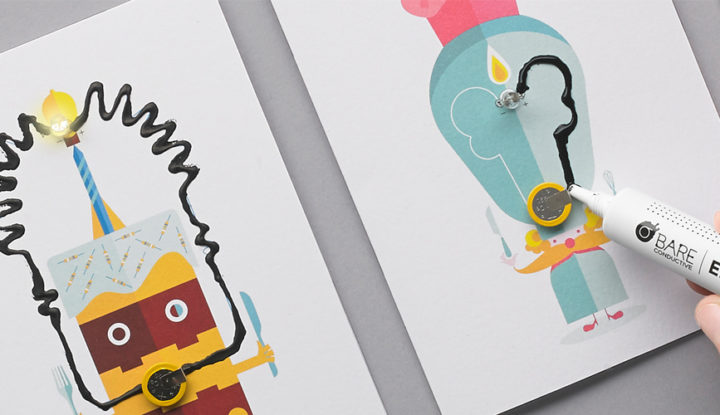

アイデア次第でいろんな応用ができそうだ。写真はBare Conductive社のLEDを使った光るメッセージカードの例。

f:id:tokyo_ff:20180604004524j:plain

Bare Conductive社のサイトより
