無線マイコンTWE-Liteを使って「ぞうさんじょうろ」を走らせてみました。
ぞうさんじょうろ達の製作者にして飼育員のさばかんです。工学系の学生で電子工作の部活に所属。最近は3Dプリンタであそんでいます。
制作動機
ラジコンおもしろーい。#趣味TECH祭 pic.twitter.com/JAERcrQXP9
— TOKYO FLIP-FLOP@趣味TECHオンライン (@tokyo_ff) May 5, 2019
TWE－Liteという無線マイコンを学習するために何か作ろうと思い、無線の王道であるラジコンカーを題材に選びました。その際に、自作だからこそできる「ラジコンらしからぬデザイン」と「（中身が空洞なため）加工の容易さ」からぞうさんじょうろを選びました。
超簡単! 無線マイコンモジュール TWELITE DIP-トワイライトディップシリーズ マッチ棒アンテナ ピンヘッダ端子実装
- 出版社/メーカー: モノワイヤレス(Mono Wireless)
- メディア: Tools & Hardware
- この商品を含むブログを見る
TWE‐Lite(トワイライト)ではじめるカンタン電子工作―「無線システム」が「つなぐ」だけで出来る! (I・O BOOKS)
- 作者: 大澤文孝
- 出版社/メーカー: 工学社
- 発売日: 2014/08/25
- メディア: 単行本
- この商品を含むブログ (2件) を見る
TWE‐Liteではじめる「センサー」電子工作―「加速度」「位置」「温度」の情報を無線で飛ばす! (I・O BOOKS)
- 作者: 大澤文孝
- 出版社/メーカー: 工学社
- 発売日: 2015/11
- メディア: 単行本
- この商品を含むブログを見る
TWELITEではじめるカンタン電子工作―「無線システム」が「つなぐ」だけで出来る! (I・O BOOKS)
- 作者: 大澤文孝
- 出版社/メーカー: 工学社
- 発売日: 2018/11/01
- メディア: 単行本
- この商品を含むブログを見る
部品説明
TWE-Lite
無線モジュール
デフォルトの設定でもデジタル/アナログ信号の送受信が可能であり、ブレッドボードに直接挿せるDIPタイプもあるので電子工作初心者にもオススメです。
超簡単! 無線マイコンモジュール TWELITE DIP-トワイライトディップシリーズ マッチ棒アンテナ ピンヘッダ端子実装
- 出版社/メーカー: モノワイヤレス(Mono Wireless)
- メディア: Tools & Hardware
- この商品を含むブログを見る
TA7291P
モータドライバ
正転・逆転・ストップ・ブレーキの4パターンの制御が可能なIC。左右のモータを制御するので今回は2つ使います。
TA48033S
3.3V三端子レギュレータ
乾電池6VからTWE-Lite用の3.3Vを生成するためのレギュレータ。

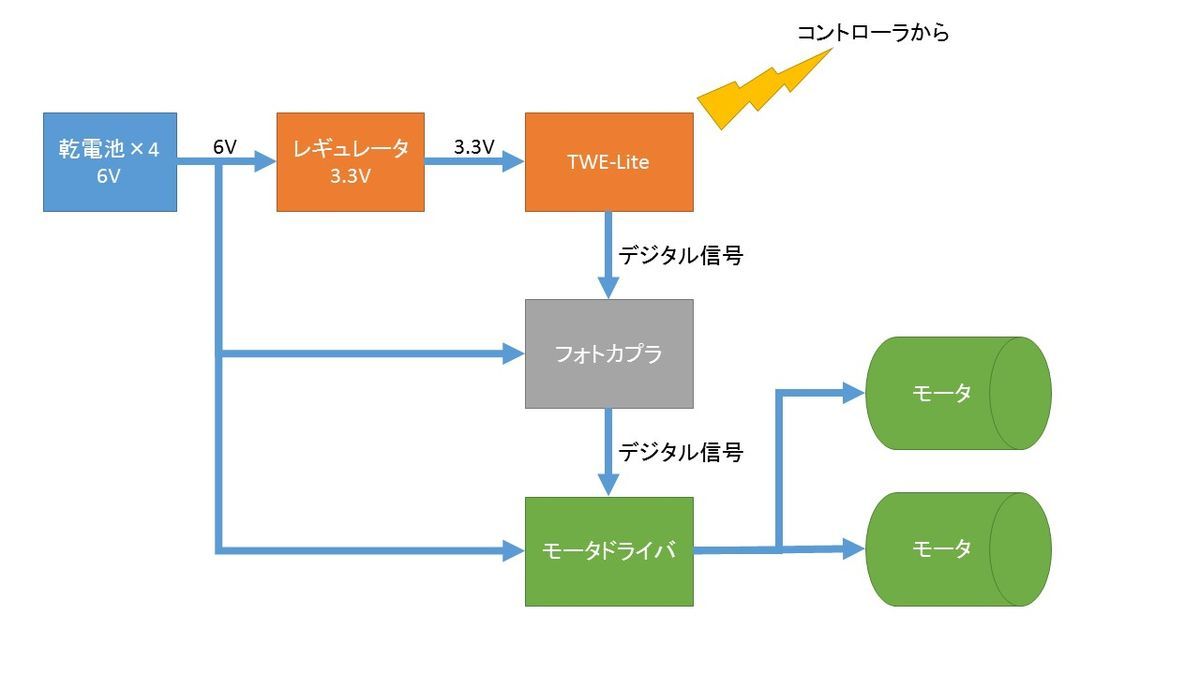

構成
TWE-Liteで受け取ったデジタル信号をフォトカプラを介して、そのままモータドライバに流し込むお手軽設計です。電源はTWE-Lite用にレギュレータで降圧。先述のTWE-Liteのデフォルト設定により、１台ならプログラムもパソコンも無しでラジコンを作ることが出来ますが、複数台を同時に動かす場合はTWE-Lite専用の書き込み機の「TWE-LiteR」でチャンネルを変える必要があります。
完成

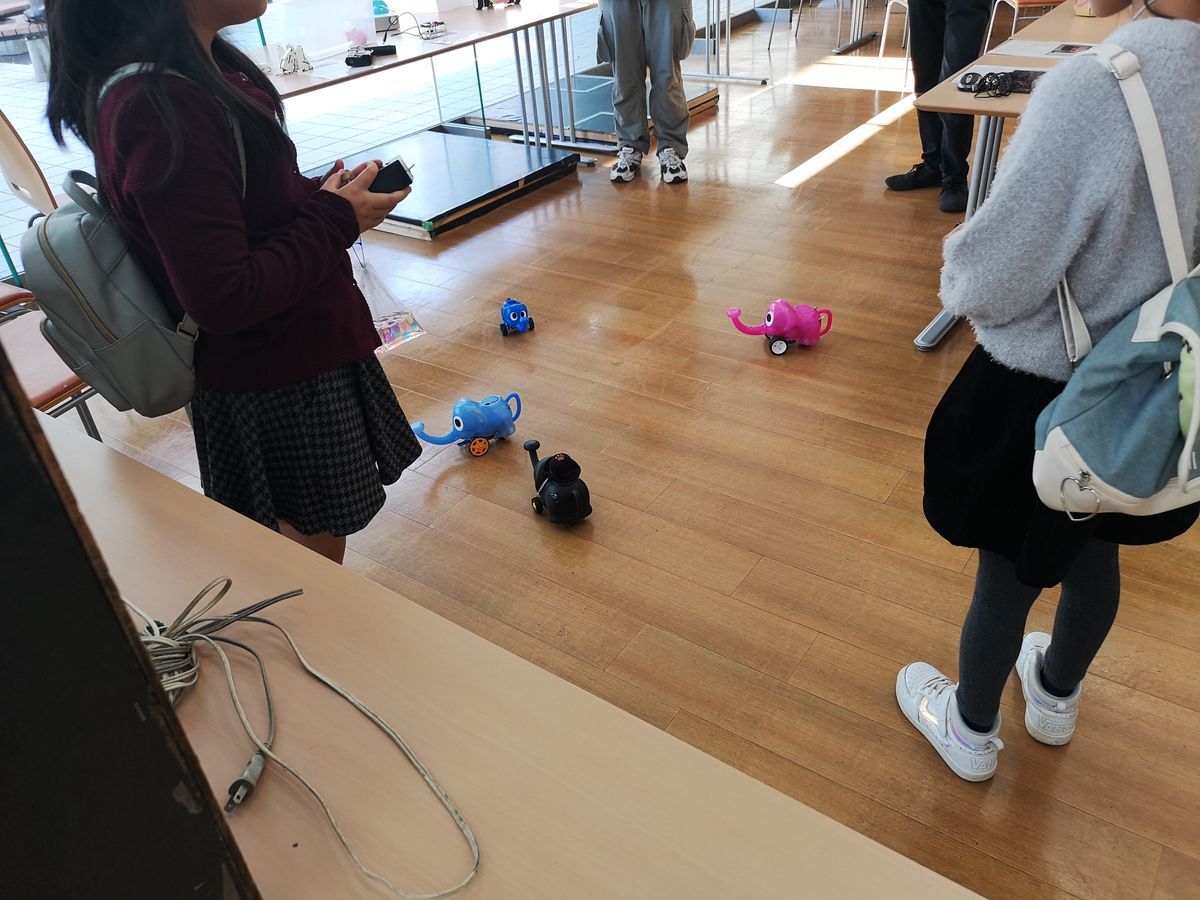

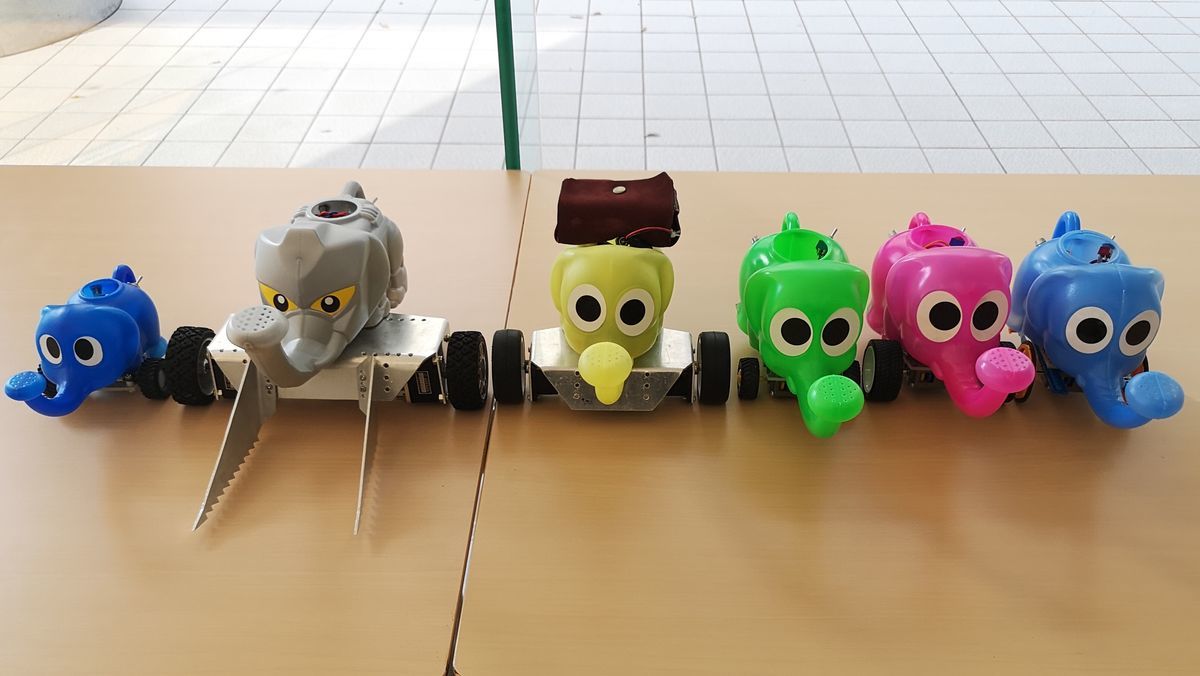

完成して大学祭で展示したところ、可愛らしい見た目から子供たちに大人気。当初1頭だったぞうさんは翌年の大学祭では3頭に。その翌年は4台と調子に乗って「増産」されて、現在は6頭+αの大家族に！
また見た目以外で効果的だったのは、何と言っても「持ちやすさ」。元がじょうろなので当たり前といえば当たり前なのか。
最後に
今回は4年前に作成した「ぞうさんじょうろラジコン」を掲載させて頂きました。便宜的に彼らを「ロボット」と呼ぶことがあるのですが、技術的に言えば彼らはまだ「ラジコン」です。いつか真の意味で「ロボット」になれますように。
