パリピ般若面V2を作ってみた


f:id:tokyo_ff:20190730225101p:plain

ジャパニーズ・トラディショナル・マスクこと般若の面を、キラキラ感マシマシにした「パリピ般若」。性懲りも無く新作を作ってしまいました。





前回の記事

www.shumi-tech.online



<投稿者: pj-hack-tenorion @hack_tnr>

主に”テノリオンの人”とか”アンメルツの人”とか。文系出身、事務職・SE・Webエンジニアなどを経て、最近はIoT関係の仕事をしています。職場では”ネジと工具に詳しい人”という扱いを受けています。

twitter.com



制作動機

  • 趣味TECH祭、日曜に空き枠ができたらしい
  • せっかくだから出展しよう
  • 既存作品そのままではなく、リメイクしたい
  • 8/2にM5Stackのイベントあるし、M5Stack使うしか!!

というノリと勢いで、M5Hannyaことパリピ般若V2が爆誕しました。



部品

般若の面 / LEDテープ(両面テープ付き) / M5Stack/Groveケーブル(できればM5Stack用)/クリアファイル / ホッチキス /セロテープ/ テグス / モバイルバッテリー


般若の御面

お面 般若面

お面 般若面



=>前回と違うメーカー。もっと安いところもあるのですが、塗装がよくなかったのでこちらがおすすめ。



LEDテープ

www.switch-science.com

=>M5Stack初めての人・お金に余裕がある人は、M5Stack純正(LEDの間隔が細かい)がおすすめ。私は秋月の別製品を使っています。

akizukidenshi.com



Groveケーブル

www.switch-science.com

=>M5Stack用と、通常のGroveケーブルは白と黄色が逆。初めての人はM5Stack用がベター。



M5Stack

www.switch-science.com

=>Groveが使えればどれでも可です。初めて買う人は”Basic”か”Gray”あたりが良いのではないかと思います。



作り方(本体)

注意

前回はLEDテープにそのまま電気を流せば光りましたが、今回はコードを書かないと光りません。

  1. クリアファイルを細切りにして、ホッチキスで固定しながら骨組みを作ります。V1は工作用紙でできていたため、すぐ破れてしまいましたが、クリアファイルは頑丈です。
  2. 骨組みのホッチキスを覆うように、セロハンテープを上から重ねていきます。顔に付けてて感電したら嫌だなぁというよりも、金属アレルギー対策です。
  3. テープLEDの両面テープを剥がして、骨組みにペタペタと貼り付けます。剥がれないように、LEDのない部分は上からセロテープを巻いて補強します。
  4. ハンダづけをしていきます。矢印の方向に間違いがないか注意してください。
  5. お面のゴム通し用の穴+数カ所に穴を開けて、テグスでくくりつけます。

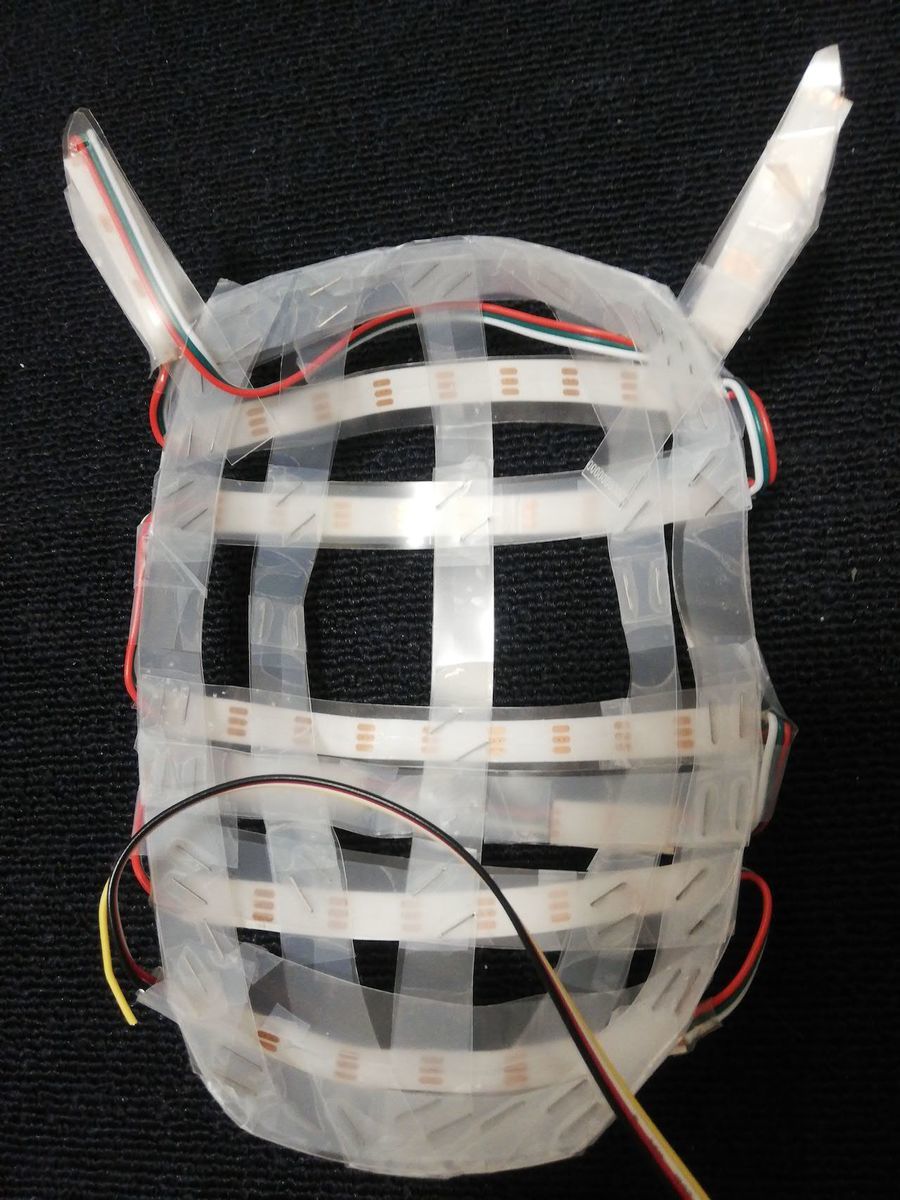

f:id:tokyo_ff:20190730230221j:plain

角が本体と一体型になったので、角にもLEDを仕込みます。



注意

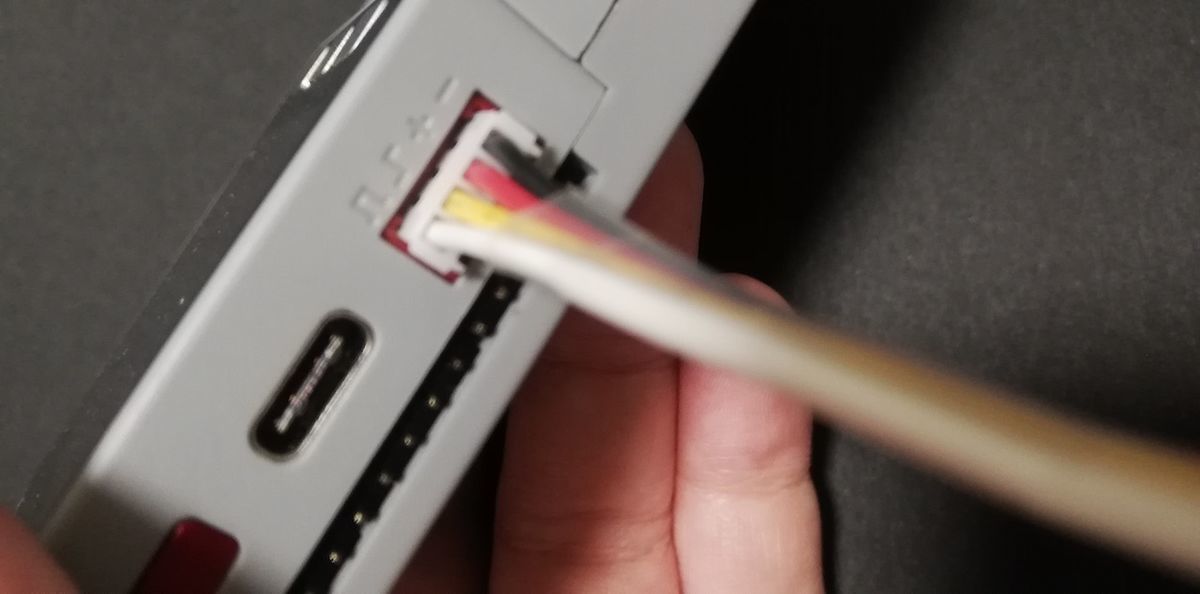

テープLEDの信号部分に結線するのは、赤いケーブルの隣にある線になります。GroveケーブルがM5Stack用か否かで白と黄色が逆なので注意してください。

f:id:tokyo_ff:20190730230321j:plain



作り方(プログラム)

Arduino IDEから、Arduino用のコードを書いて、M5Stackに流し込みます。(MicroPythonで作りたかったのですが、ライブラリの読み込みなどではまってしまったので。。)ライブラリ”FastLED”を使うと簡単にできます。

エレクトリカルパレードのようなランダム全点灯であれば、下記のサンプルコードだけでほぼ完成します。秋月のLEDの場合は LED_TYPE SK6812 、純正LEDの場合は LED_TYPE WS2812B となります。

www.mschoeffler.de

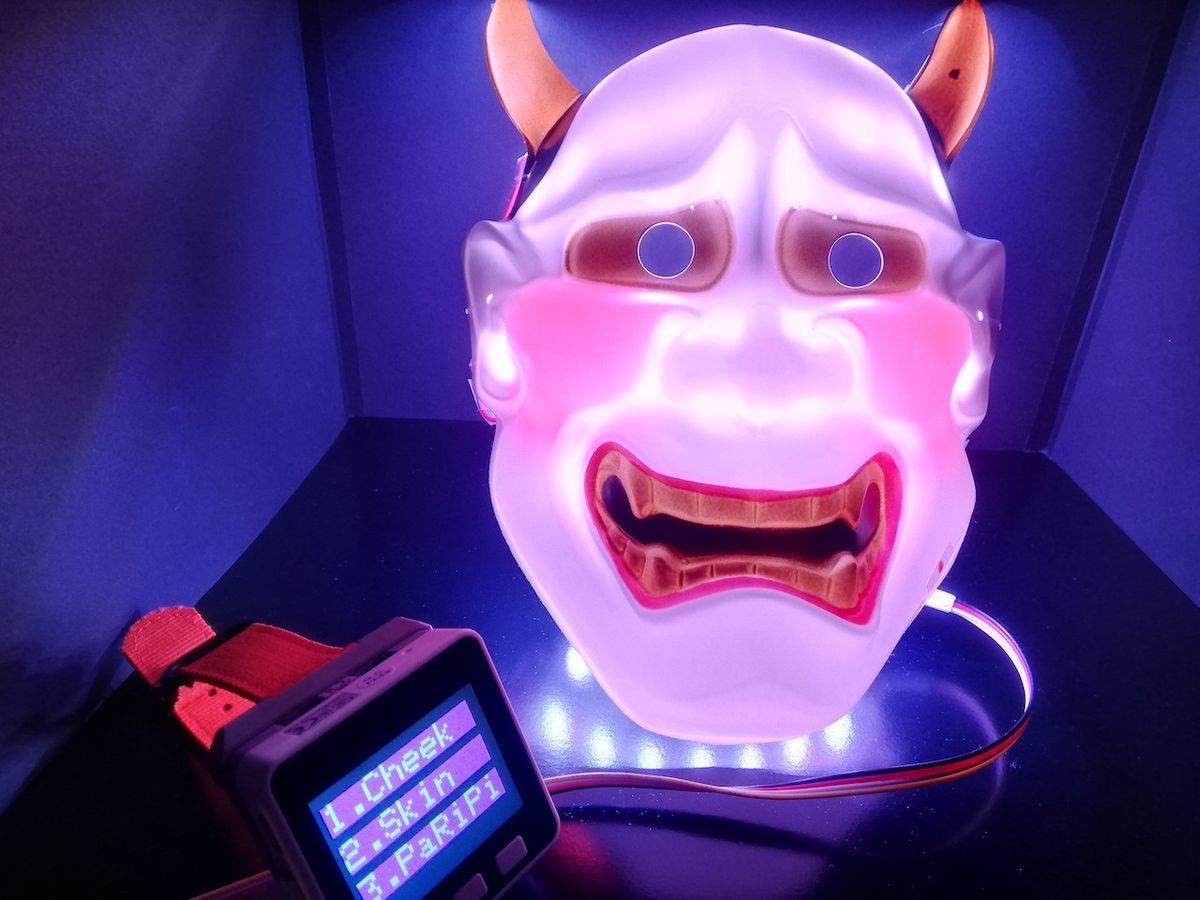

完成

f:id:tokyo_ff:20190730230542j:plain

前回の反省を踏まえ、満足のいくものになりました。もともとあった塗装の汚れが残ってしまい、これは当たりはずれがわからないので悩ましいところです。

  • Cheekボタン = ほっぺの赤色ON/OFF
  • Skinボタン =白塗/肌色切り替え
  • PaRiPiボタン = 全色ランダム点灯



今後の予定

8/4(日)趣味TECH祭出展!!!
3日も会場をフラフラしてると思いますが、ブース出展は4日のみです。アンメルツ作品もあります。

www.shumi-tech.online



8/10(土)AkiParty参加
ブースはありませんが、その辺にいると思います。

club-mogra.jp
